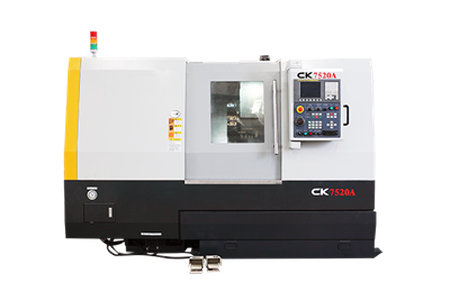

CK7520系列數控車床
保修單 : 1 年機械保修
現貨
郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)
| 項目 | 單位 | CK7520 | CK7520A | CK7520B | CK7520C | |
|
加工范圍
|
床身上最大回轉直徑 | mm | Φ500/Φ450/Φ450 | Φ500/Φ450/Φ450 | Φ500/Φ450/Φ450 | Φ500/Φ500/Φ450 |
| 床鞍上最大回轉直徑 | mm | Φ320 | Φ320 | Φ320 | Φ240 | |
| 最大車削直徑 | mm | Φ370 | Φ370 | Φ370 | Φ370 | |
| 最大車削長度 | mm | 500/1000/1500 | 500/1000/1500 | 500/1000/1500 | 500/750/1000 | |
| 最大棒料直徑 | mm | Φ51 | Φ51 | Φ73 | Φ51 | |
|
主軸
|
主軸頭型式 | A2-6 | A2-6 | A2-8 | A2-6 | |
| 主軸通孔直徑 | mm | Φ62 | Φ62 | Φ87 | Φ62 | |
| 卡盤直徑 | mm | Φ210（8”） | Φ210（8”） | Φ254（10”） | Φ210（8”） | |
| 主軸轉速 | r/min | 40-4000 | 75-2500 | 30-3000 | 40-4000 | |
| 主軸電機功率
(連續/30分鐘) |
kW | 11/15 | 15 | 11/15 | 11/15 | |
|
尾座
|
套筒直徑 | mm | Φ90 | Φ90 | Φ90 | Φ90 |
| 套筒行程 | mm | 100 | 100 | 100 | 100 | |
| 頂尖錐度
(標準/活主軸結構) |
莫氏 No.5/4 | 莫氏 No.5/4 | 莫氏 No.5/4 | 莫氏 No.5/4 | ||
|
進給
|
移動范圍X/Z | mm | 210/550
210/1010 210/1550 |
210/550
210/1010 210/1550 |
210/550
210/1010 210/1550 |
210/550
210/780 210/1010 |
| 快速移動速度X/Z | m/min | 12/16 | 12/16 | 12/16 | 24/24(500/1000)
24/32（750） |
|
|
刀架
|
刀位數 | 12/8 | 12/8 | 12/8 | 12/8 | |
| 刀具裝夾尺寸
(車削/鏜削) |
mm | 25×25/Φ40 | 25×25/Φ40 | 25×25/Φ40 | 25×25/Φ40 | |
| 其它 | 機床尺寸(長×寬×高)
（不含排屑器） |
mm | 2860×1830×2020
3790×1850×2050 4600×1850×2050 |
2860×1830×2020
3790×1850×2050 4600×1850×2050 |
2860×1830×2020
3790×1850×2050 4600×1850×2050 |
2860×1830×2020
3230×1830×2020 3790×1850×2050 |
| 機床重量 | kg | 4500/5000/6700 | 4500/5000/6700 | 4500/5000/6700 | 4500/5000/5300 | |
CK7520系列數控車床采用高強度鑄鐵鑄造、床身底座整體式結構、傾斜導軌，通孔式主軸結構、抗振性設計以及廣域型交流主軸電機，主軸軸承及進給絲杠專用軸承傳動噪音低；配備多工位轉塔刀架，就近換刀。機床可配置日本FANUC 0i-TF、德國西門子828D等數控系統，也可選配國內外其它品牌數控系統。
